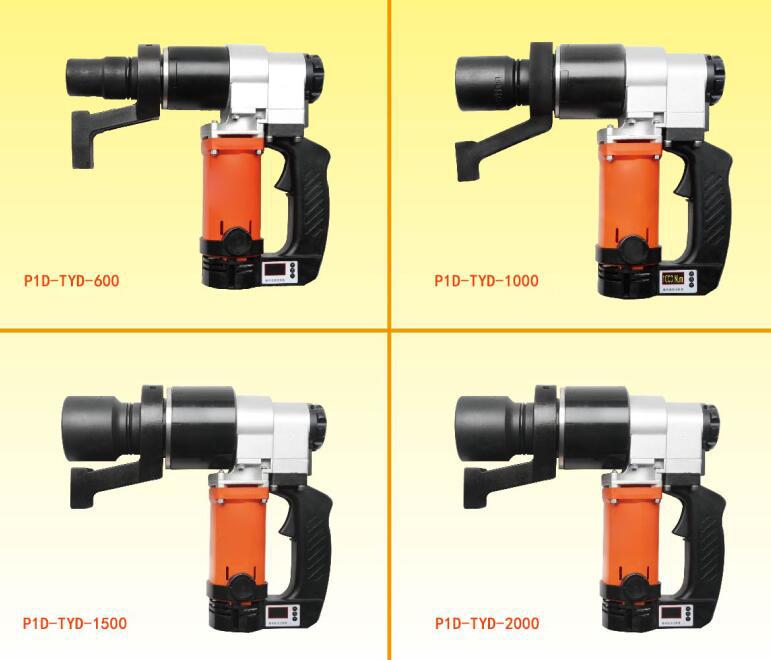

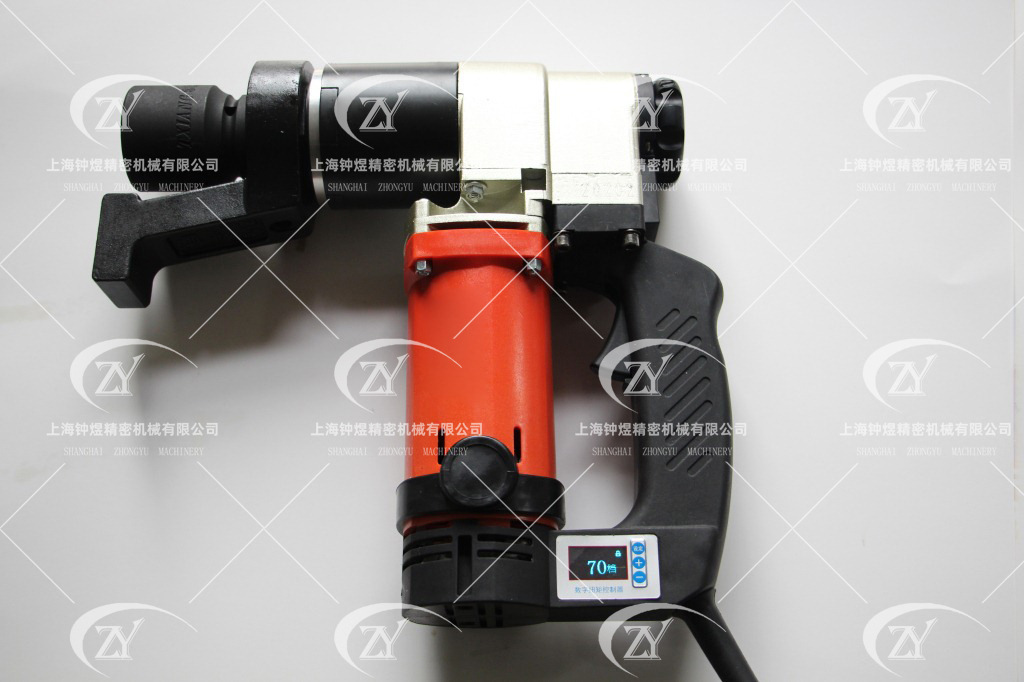

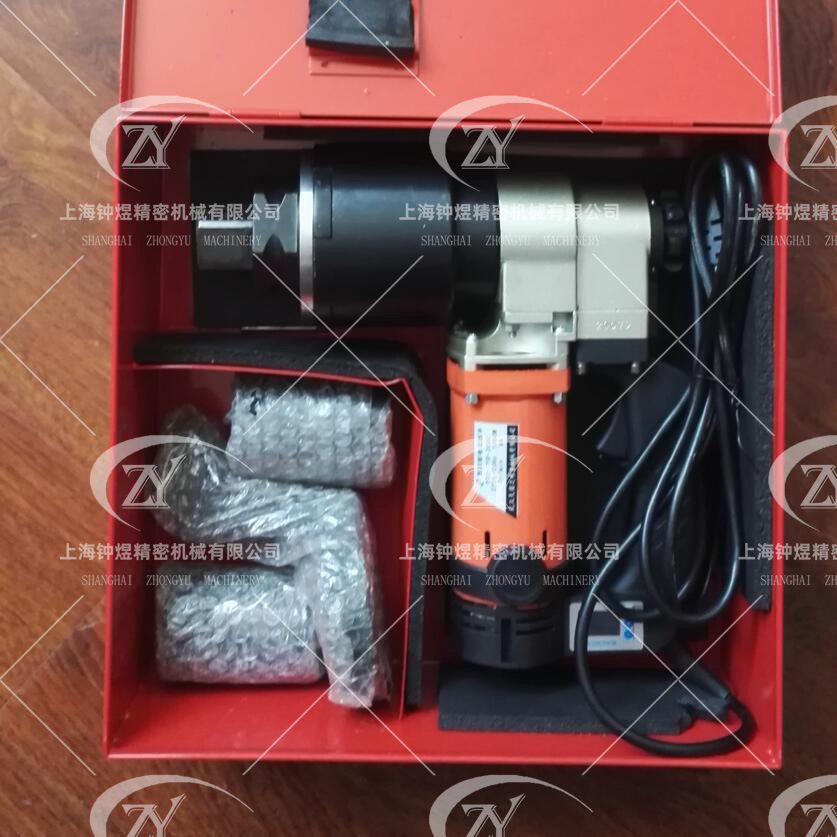

各規格實物圖

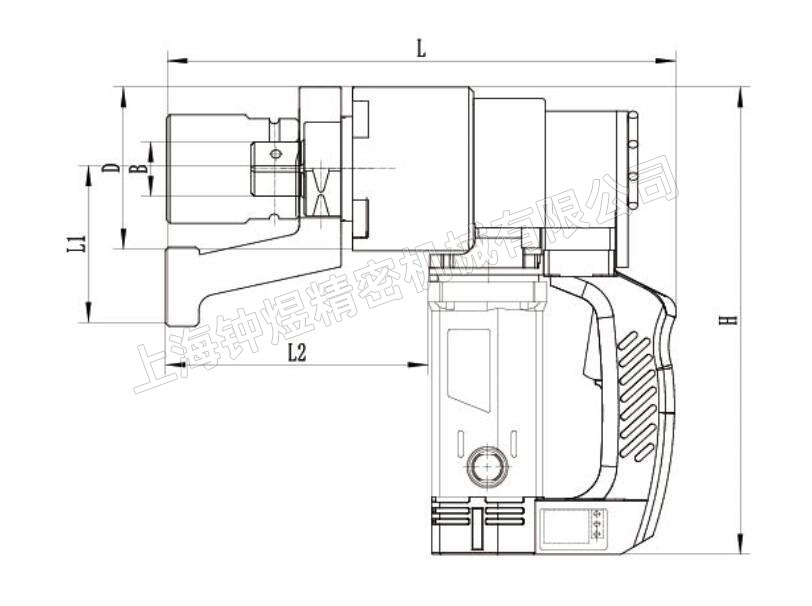

結構圖

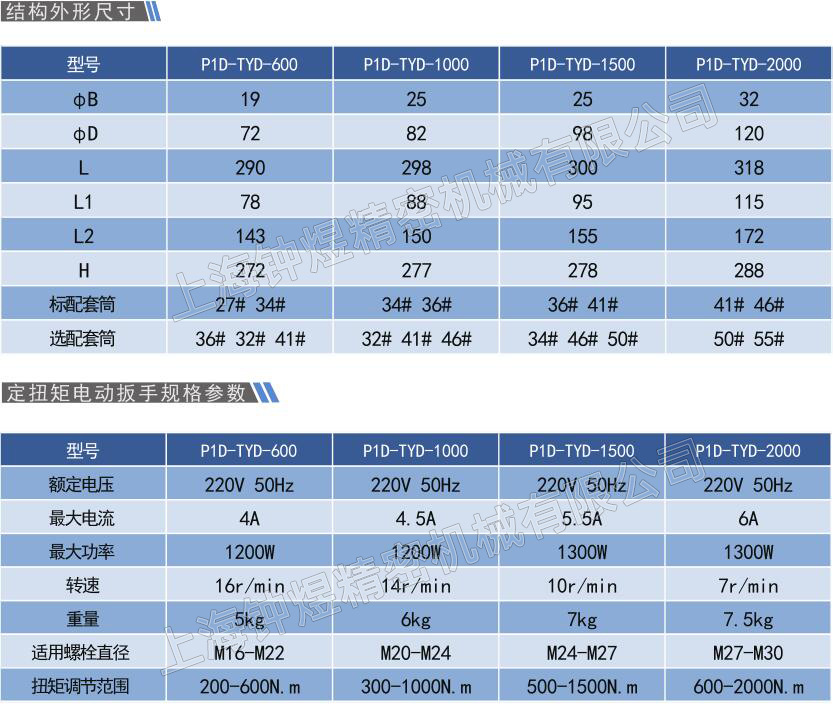

特 點：
      1）電動扭矩扳手設計緊湊，速度快，重量輕

  2）電動扭矩扳手控制設備安裝在主體上，數字顯示，按鈕操作。

  3）套筒和反作用桿獨立于扳手主體，便于更換套筒和反作用桿。

     4）操作期間對操作者的手無震動,無反作用力，低負荷，降低勞動強度。

  5）通過直接讀取屏顯扭矩可以輕松地設置輸出扭矩值。不需要轉換。

  6）扭矩控制在兩個方向都可用。

  7）扳手在達到所需扭矩時停止。

  8）重復扭矩精度+/- 5％。

重復扭矩精度的定義是：在相同的緊固條件下，測量5個螺栓扭矩值的平均比率。

注：可以在扭矩調整范圍內，自行調整電動扭矩扳手的扭矩。

操作方法：

  1、操作前檢查

   使用前的一項檢查是，確認接通電源，開動開關，電機聲音正常，這時扳手可以使用了。

  2、預熱扳手至少5分鐘（冬季需要10分鐘到寒冷的地方）

  開始時無負荷運轉獲得額定精度，選擇扳手的最大扭矩預熱。

 3、“緊固”操作

1）將手柄轉到R位置。

 解鎖：在扳手停止的時候，先按下“設定鍵”，然后按住“減”持續3秒，右上角變成解鎖圖標，解鎖操作完成。

加鎖：在扳手停止的時候，先按下“設定鍵”，然后按住“加”持續3秒，右上角變成加鎖圖標，加鎖操作完成

    2)檔位調節：在扳手停止后，并且在解鎖狀態下；按“加”或“減”即可以選擇相應的檔位，在操作完成后一定要進行加鎖操作，否則在斷電后會恢復到檔位調節之前的數據。

    3）通過轉動內齒輪將反力臂套筒完全插入螺母

       *當扳手啟動后反力臂桿的轉動方向與螺母轉動方向相反。

    4）壓住開關啟動，反作用桿停在連接材料上，緊固開始。

    5）當達到目標扭矩時，扳手自動停止轉動。

  4、“松螺母”操作

    1）將手柄轉至L位置。

    2）調節扭矩設定到目標扭矩。

    3）通過轉動內齒輪將反力臂套筒完全插入螺母。

       *當扳手啟動后反力臂桿的轉動方向與螺母轉動方向相反。

    4）壓住扳機開關啟動。

       反作用桿停在連接材料上，螺母開始轉動。

●松開螺母前，請確認手柄處于L位置

忽視會造成傷害和損壞。

扭矩設定板上顯示的值是參考值，推薦使用扭矩測試裝置進行檢查。

確認鎖定扭矩，8個作業后檢查一次，至少鎖定5個螺栓。

使用扭矩扳手緊固螺栓做附加緊固并測量螺母再次轉動時的扭矩。

計算出平均扭矩并與目標扭矩比較。

當差別大于+/－5%時做精細調整，務必確定不要用同樣的螺栓調整。
